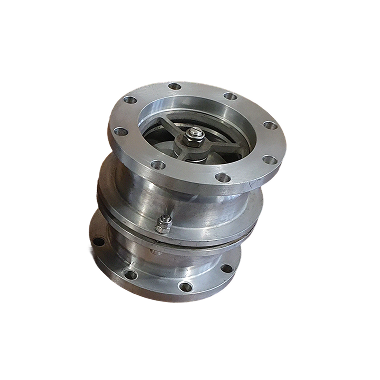

Złącze zrywne ZAR

Złącze Zrywne ZAR: Bezpiecznik Twojej Instalacji

Węże przeładunkowe są najsłabszym ogniwem każdej instalacji dystrybucyjnej. Ich elastyczność jest zaletą, ale w przypadku błędu kierowcy i ruszenia z podpiętym przewodem, stają się przyczyną poważnych awarii. Złącze zrywne serii ZAR działa jak "bezpiecznik mechaniczny", chroniąc dystrybutor, rurociągi oraz środowisko przed katastrofalnymi skutkami takiego zdarzenia.

Konstrukcja i Mechanizm Działania

Złącze ZAR zostało zaprojektowane z myślą o instalacji bezpośrednio na linii wężowej lub przy pistolecie nalewczym. Mechanizm wyzwalający opiera się na precyzyjnie kalibrowanych śrubach zrywalnych (breaking bolts). Są one obliczone na zerwanie przy sile naciągu mniejszej niż wytrzymałość węża na rozerwanie, ale wystarczająco dużej, by nie reagować na normalne operacje manipulacyjne.

W momencie krytycznym (odjazd pojazdu), następuje separacja dwóch połówek złącza. W tym samym ułamku sekundy, wewnętrzne zawory zwrotne natychmiast zamykają przepływ w obu rozdzielonych częściach. Dzięki temu medium (paliwo, gaz, chemikalia) pozostaje zamknięte wewnątrz rurociągu i węża, eliminując ryzyko rozlewiska.

Kluczowe zalety techniczne:

• Łatwa regeneracja po zdarzeniu: Złącze ZAR jest urządzeniem wielokrotnego użytku. Po zadziałaniu nie trzeba wymieniać całego urządzenia – wystarczy ponowny montaż i wymiana tanich kołków zrywalnych (Spare Kit), co można wykonać w warsztacie zakładowym.
• Minimalne straty ciśnienia: Zoptymalizowany kanał przepływowy zapewnia wysoką wydajność (l/min), co jest kluczowe przy szybkim tankowaniu paliw.
• Ochrona dwukierunkowa: Zawory odcinające działają niezależnie po obu stronach rozłączenia, zabezpieczając zarówno infrastrukturę bazy, jak i zawartość węża podpiętego do cysterny.
• Kompaktowa budowa: Niewielka waga i wymiary nie obciążają nadmiernie operatora podczas podłączania węża do pojazdu.
• Bezpieczeństwo TDT: Urządzenie spełnia rygorystyczne normy ciśnieniowe i jest akceptowane przez inspektorów Transportowego Dozoru Technicznego w instalacjach NO.

Zastosowanie

Złącza typu ZAR są standardem w bezpiecznej dystrybucji:

• Paliw płynnych na terminalach i stacjach paliw.
• Gazu płynnego LPG (autocysterny i dystrybutory).
• Mediów chemicznych (wersje ze stali kwasoodpornej).
• Aplikacji morskich i przemysłowych.

‍
